Ce este o garnitură de sârmă cu 12 pini pentru conectorul electric și cum protejează conexiunile electrice?

Ce este o garnitură de sârmă cu 12 pini pentru conectorul electric?

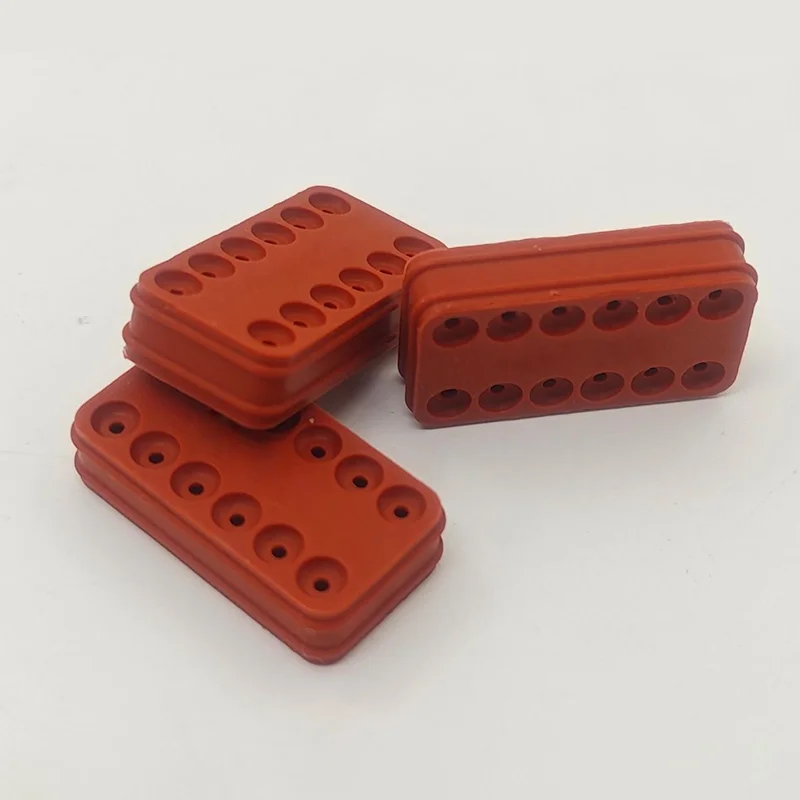

A Garnitură de sârmă cu 12 pini pentru conector electriceste o componentă de etanșare concepută pentru un conector electric care conține douăsprezece poziții individuale de conectare. Scopul său principal este de a sigila zona în care firele trec în carcasa conectorului, ajutând la prevenirea ca substanțe nedorite să ajungă la bornele interne.

Spre deosebire de carcasa conectorului în sine, o garnitură de sârmă este în mod normal o componentă elastomerică relativ mică. Performanța sa depinde în mare măsură de precizia dimensională, de caracteristicile materialelor, de compatibilitatea cu diametrul firului, de compresie și de geometria cavității conectorului.

În aplicațiile practice, etanșarea funcționează împreună cu carcasa conectorului, bornele, firele, mecanismele de blocare și alte elemente de etanșare. Prin urmare, un sistem complet de etanșare nu poate fi evaluat doar de componenta de cauciuc. Garnitura firului trebuie să se potrivească cu exactitate cu designul conectorului și cu dimensiunile cablului.

Pentru sistemele electrice cu mai mulți pini, etanșarea fiecărui punct de intrare a firului este deosebit de importantă, deoarece o mică deschidere în jurul unui cablu poate deveni o cale de intrare pentru umiditate, praf, ulei sau alți contaminanți. În timp, contaminarea poate contribui la coroziune, performanță electrică instabilă, probleme de izolație sau defecțiune prematură a componentelor.

Cum este structurată o garnitură de sârmă cu 12 pini?

O soluție tipică de etanșare a conectorului cu 12 pini poate conține mai multe zone de etanșare corespunzătoare cavităților individuale ale firului. În funcție de designul conectorului, etanșarea poate fi fabricată ca etanșare individuală de sârmă, o componentă de etanșare cu mai multe cavități sau o altă configurație specializată.

Zona de etanșare se bazează în mod normal pe interferența controlată între elastomer și componentele conectorului din jur. Când firul este introdus corect, buza de etanșare sau suprafața de etanșare este comprimată în jurul mantalei de sârmă, rămânând în același timp poziționată în siguranță în interiorul cavității conectorului.

Cei mai importanți factori structurali includ de obicei:

• Diametru interior:Trebuie să corespundă îndeaproape cu diametrul firului sau cablului aplicabil.
• Diametrul exterior:Trebuie să se potrivească în cavitatea conectorului fără deformare excesivă.
• Buze de etanșare:Asigurați un contact controlat în jurul suprafeței firului.
• Caracteristici de reținere:Ajutați la menținerea poziționării corecte a sigiliului în timpul asamblarii.
• Grosimea materialului:Influențează compresia, flexibilitatea și comportamentul de etanșare pe termen lung.
• Geometria generala:Trebuie să se potrivească cu carcasa conectorului și configurația terminalului.

Deoarece micile abateri dimensionale pot afecta performanța de etanșare, turnarea de precizie și controlul constant al calității sunt importante pentru aplicațiile de producție.

Ce face o garnitură de sârmă cu 12 pini?

Funcția principală este de a crea o barieră de mediu în jurul punctului de intrare a firului. Cu toate acestea, valoarea sa practică se extinde dincolo de simpla hidroizolație.

Nivelul real de protecție depinde de sistemul complet de conector, inclusiv de designul carcasei, starea de îmbinare, dimensiunile firului, materialul de etanșare, calitatea ansamblului și cerințele de testare. Prin urmare, o etanșare nu ar trebui să fie niciodată specificată independent de sistemul său de conectare prevăzut.

Ce materiale sunt utilizate în mod obișnuit?

Alegerea materialului este una dintre cele mai importante decizii atunci când dezvoltați sau cumpărați o garnitură de sârmă. Mediile electrice diferite expun componentele de etanșare la diferite combinații de temperatură, umiditate, uleiuri, substanțe chimice, vibrații și solicitări mecanice.

Cauciucul siliconic este adesea luat în considerare pentru etanșarea conectorilor electrici, deoarece flexibilitatea sa îi permite să se conformeze în jurul mantalei de sârmă, menținând în același timp contactul de etanșare la schimbările de temperatură. Cu toate acestea, materialul corect ar trebui să fie întotdeauna selectat în funcție de mediul de operare real, mai degrabă decât să alegeți pur și simplu opțiunea cea mai frecvent utilizată.

Ce ar trebui să fie luat în considerare atunci când alegeți unul?

Alegerea unei garnituri de sârmă cu 12 pini implică mai mult decât potrivirea numărului de poziții ale conectorului. Cumpărătorii și inginerii ar trebui să confirme cerințele complete dimensionale și de mediu înainte de a plasa o comandă de producție.

1. Diametrul firului
   Confirmați diametrul exterior real al izolației firului. O etanșare proiectată pentru un diametru semnificativ diferit poate crea o compresie insuficientă sau o forță de asamblare excesivă.
2. Dimensiunile cavității conectorului
   Geometria exterioară a garniturii trebuie să se potrivească cu precizie cu cavitatea conectorului.
3. Material cauciucat
   Selectați compusul în funcție de temperatură, umiditate, substanțe chimice, uleiuri, expunere la UV și alți factori de mediu.
4. Duritate
   Duritatea cauciucului afectează forța de inserție, compresia, flexibilitatea și contactul de etanșare.
5. Interval de temperatură
   Temperaturile minime și maxime de funcționare așteptate trebuie definite înainte de aprobarea materialului.
6. Cerință de protecție a mediului
   Determinați nivelul necesar de protecție a mediului pentru ansamblul conectorului complet.
7. Procesul de asamblare
   Introducerea manuală, asamblarea automată a cablajului, sertizarea terminalelor și împerecherea conectorului pot impune cerințe diferite asupra etanșării.
8. Volumul productiei
   Proiectele cu volum mare pot justifica instrumente dedicate și procese de turnare optimizate, în timp ce aplicațiile cu volum redus pot necesita strategii de dezvoltare diferite.

Unde sunt folosite garniturile de sârmă cu 12 pini?

O configurație de etanșare cu 12 pini poate fi utilizată oriunde mai multe circuite electrice trebuie să treacă printr-un conector, menținând în același timp protecția mediului.

• Cabluri auto:Compartimentele motorului, electronicele caroseriei, sistemele de iluminat, senzorii, modulele de control și alte sisteme electrice ale vehiculului.
• Vehicule electrice:Interfețe electrice de joasă tensiune selectate, senzori, sisteme de control și echipamente electrice auxiliare.
• Echipamente industriale:Mașini, sisteme de automatizare, dulapuri de control, senzori, motoare și echipamente mobile.
• Mașini agricole:Echipamente expuse noroiului, ploaiei, prafului, vibrațiilor și schimbărilor de temperatură.
• Utilaje de constructii:Echipamente grele care necesită conexiuni electrice durabile în medii exterioare solicitante.
• Sisteme electrice exterioare:Echipamente expuse la ploaie, praf, umiditate și condiții de mediu în schimbare.
• Echipamente electronice specializate:Aplicații care necesită cablare compactă cu mai multe circuite cu etanșare ecologică.

Aplicația exactă determină materialul necesar, dimensiunile, structura de etanșare și metoda de validare. O componentă potrivită pentru un sistem de control interior protejat poate să nu fie potrivită pentru un compartiment al motorului expus sau pentru o mașină de exterior rezistentă.

Cum ar trebui să fie instalată o garnitură de sârmă?

Instalarea corectă este esențială deoarece chiar și o etanșare de înaltă calitate își poate pierde eficacitatea dacă este deteriorată, poziționată incorect sau asociată cu un fir nepotrivit.

1. Verificați sigiliul:Verificați dacă există tăieturi, fisuri, deformare, fulgerare, contaminare sau alte defecte vizibile.
2. Confirmați compatibilitatea firelor:Verificați dacă diametrul firului corespunde domeniului de etanșare specificat.
3. Pregătiți firul:Asigurați-vă că mantaua de sârmă este curată și nedeteriorată.
4. Poziționați corect sigiliul:Asigurați-vă că componenta de etanșare este orientată conform designului conectorului.
5. Introduceți terminalul cu grijă:Evitați ruperea sau rularea buzei de etanșare în timpul introducerii terminalului.
6. Verificați păstrarea terminalului:Confirmați că terminalul a atins poziția corectă și mecanismul de blocare.
7. Verificați ansamblul final:Verificați poziția etanșării și starea de îmbinare a conectorului înainte de testare.

Pentru producția automată, etanșarea trebuie, de asemenea, evaluată pentru compatibilitatea cu echipamentul de inserare, scule, viteza de asamblare și cerințele de lubrifiere. Forța de introducere excesivă poate deteriora garnitura sau sârma, în timp ce o compresie insuficientă poate reduce protecția mediului.

Ce probleme poate cauza un sigiliu prost selectat?

Multe probleme de etanșare a conectorilor provin din nepotrivirea dintre etanșare și aplicația reală, mai degrabă decât din conceptul de sistem de etanșare în sine.

Aceste probleme demonstrează de ce deciziile de cumpărare ar trebui să se bazeze pe specificații tehnice complete, mai degrabă decât pe preț sau pe aspect.

Cum îmbunătățește fabricarea personalizată etanșarea conectorilor?

Componentele standard de etanșare sunt practice atunci când dimensiunile conectorului și cablului se potrivesc deja cu un design stabilit. Cu toate acestea, multe proiecte OEM și industriale necesită o geometrie personalizată din cauza cavităților speciale ale conectorilor, a diametrelor neobișnuite ale firelor, a spațiului de instalare limitat sau a condițiilor de mediu exigente.

Fabricarea la comandă permite ca profilul de etanșare, dimensiunile, materialul, duritatea, culoarea și procesul de producție să fie dezvoltate în jurul aplicației clientului.

De exemplu, un proiect personalizat de etanșare cu 12 pini poate necesita:

• Diametre interioare personalizate pentru diferite specificații ale firului
• Geometrie exterioară specială pentru o carcasă de conector patentată
• Diferite modele de buze de etanșare
• Duritate specifică a cauciucului
• Culori personalizate pentru identificarea circuitelor
• Selectarea materialului pe baza temperaturii sau a expunerii chimice
• Instrumente dezvoltate din desene, mostre sau date 3D
• Control dimensional constant pentru producția de mare volum

Zhejiang Guoming Rubber Technology Co., Ltd.poate fi luată în considerare atunci când se aprovizionează componente de etanșare din cauciuc personalizate pentru aplicații cu conectori electrici. Pentru proiectele OEM, furnizarea de informații tehnice complete la începutul dezvoltării poate ajuta la reducerea ciclurilor de eșantionare inutile și la îmbunătățirea comunicării dintre proiectantul conectorului, producătorul sigiliului și echipa de asamblare.

Ce ar trebui să întrebe cumpărătorii unui producător de garnituri de sârmă?

Înainte de a selecta un furnizor, echipele de achiziții trebuie să stabilească o listă de verificare tehnică clară. Acest lucru ajută la prevenirea utilizării unei componente care arată corect într-o aplicație necorespunzătoare.

Pentru programele industriale și auto, cumpărătorii ar trebui să ia în considerare, de asemenea, consistența producției, trasabilitatea, comunicarea tehnică, managementul sculelor, ambalarea, capacitatea de livrare și stabilitatea aprovizionării pe termen lung.

O relație de încredere cu furnizorul ar trebui să se extindă dincolo de primul eșantion. Performanța pe termen lung a conectorului depinde de menținerea proprietăților stabile ale materialului, de acuratețea dimensională și de controlul producției în mai multe loturi.

Întrebări frecvente

Considerații finale

A Garnitură de sârmă cu 12 pini pentru conector electriceste o componentă mică cu un rol important în fiabilitatea unei conexiuni electrice cu mai multe circuite. Eficacitatea sa depinde de interacțiunea dintre material, geometrie, dimensiunea firului, cavitatea conectorului, compresie, procesul de asamblare și condițiile de mediu.

Pentru echipele de inginerie, cel mai important pas este definirea întregului mediu de operare înainte de a selecta materialul de etanșare și dimensiunile. Pentru echipele de achiziții, capacitățile furnizorilor, consecvența în producție, suportul de personalizare și controlul calității trebuie luate în considerare alături de prețul unitar.

Atunci când o componentă standard nu poate satisface cerințele, o garnitură de sârmă proiectată de OEM poate oferi o potrivire mai precisă pentru sistemul de conector. Lucrul direct din desene de inginerie, mostre sau specificații dimensionale poate ajuta, de asemenea, producătorii să dezvolte o soluție de etanșare care este mai bine aliniată cu aplicația finală.
