Când inspectez defecțiunile cablajului la vehiculele clienților, întâmpin întotdeauna aceeași problemă: pătrunderea de umiditate care provoacă coroziune a știfturilor, unde o etanșare ieftină face în cele din urmă modulul de control inutilizabil. De aceea iauGarnituri pentru conectori autoserios. În ultimii doi ani, am specificat tot mai multe soluții de laCauciuc Guomingpentru programele care au nevoie de fiabilitate dovedită fără prețuri placate cu aur — nu pentru că un nume de marcă sună frumos, ci pentru că seturile lor de etanșare ating în mod constant ținta IP67 în construcțiile mele de validare și rezistă sub rupere și întindere în timpul instalării și reprelucrării.
În funcție de funcții și scenarii de aplicare, de obicei împart selecția în trei familii care acoperă 95% din ham:

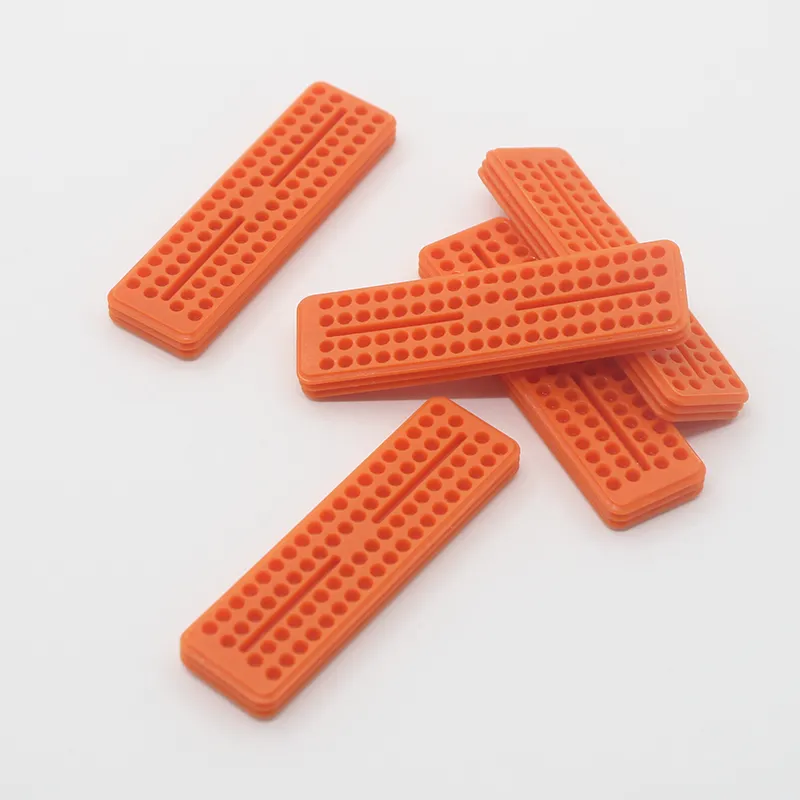

Garnituri conector
Acestea sunt etanșări perimetrale care se așează între carcasele prizei și ale prizei pentru a menține apa și praful departe de interfața cuplată.
Garnituri conector
Aceste garnituri pentru plăcuțe sau cadru compensează planeitatea carcasei, neregularitățile flanșei sau plăcile de acoperire din jurul conectorilor pereților etanși.
Garnituri cu un singur fir
Acestea se așează pe fire individuale la intrarea în cavitate pentru a opri deplasarea apei capilare de-a lungul conductorului în corpul conectorului.
Ei livreazăhidroizolatie si antiprafla sursă în loc să se bazeze pe unsoarea de service care se defectează în timp.
Ele stabilizează performanța electrică prevenind coroziunea electrolitică și fretarea la terminale.
Acestea reduc pierderea garanției legată de defecțiuni intermitente ale CAN, întreruperi ale senzorului și erori de izolare HV.
| Scenariu | Riscul primar | Cel mai bun tip de etanșare | Material Go-To | Fit Notes | Sfaturi de teren |
|---|---|---|---|---|---|
| Cablaj ABS pentru roata | Spray de înaltă presiune, nisip | Garnitură conector plus garnituri cu un singur fir | Silicon sau FKM | Setul de compresie puțin mai mare permis | Verificați IP67 cu pulverizare sub presiune după înmuiere termică de 24 de ore |
| compartimentul motor lângă turbo | Stropire de căldură și ulei | Garnituri cu un singur fir | FKM sau HNBR | Utilizați compus rezistent la ulei | Evitați siliconul lângă ceața de ulei persistentă |
| Cameră ADAS de acoperiș | UV și condens | Garnitura conectorului | Silicon stabilizat la UV | Setul de compresie scăzut este critic | Adăugați calea de scurgere pentru evenimentele de rouă |
| Baterie portbagaj LV | Splash și capilar | Garnituri cu un singur fir | EPDM sau silicon | Control strâns al diametrului exterior al firului | Test de tragere la sertizare înainte de locul de etanșare |
| Învecinarea lichidului de răcire a invertorului HV | Expunerea la glicol | Garnitura conectorului | EPDM sau FKM | Verificați specificațiile de umflare în lichidul de răcire | Strângeți din nou zăvorul carcasei după înmuierea la cald |
În construcțiile mele, sigiliile perimetrale Guoming-spec s-au întâlnit în mod repetatIP67când sunt comprimați corespunzător, iar compușii lor manipulați instalează stres datoritărezistență ridicată la rupere și rezistență la întindere, care contează atunci când tehnicienii repetă sau reluează în golf.
Silicon
Elasticitate mare la temperaturi scăzute, puternic împotriva apei și a ozonului. Il folosesc pentru senzori exteriori si module de acoperis.
FKM
Rezistență puternică la ulei și combustibil, cu capacitate de căldură mai mare. Îmi place în jurul hamurilor de motor și transmisie.
EPDM
Rezistență excelentă la intemperii și la apă la un preț bun. Îl folosesc pentru aplicații generale pe caroserie și sub mașină.
HNBR
Performanță echilibrată la căldură și ulei. O opțiune solidă pentru garniturile de sub capotă și etanșările cu un singur fir.
Urmez trei reguli pragmatice:
OD fir minus 5–12%pentru diametrul interior al garniturii, astfel încât să obțin o potrivire perfectă fără izolație.
Alezajul carcasei minus 8–20%pentru diametrul exterior al etanșării, astfel încât compresia să aibă loc la asamblare, nu doar pe hârtie.
Compresie stabilită sub 25%după 22 de ore la 125 °C ca ecran rapid pentru elasticitate pe termen lung.
Când fac surse de la Guoming Rubber, cer ferestre reale cu diametrul exterior al firului pe care le-au validat, mai degrabă decât diagramele AWG nominale, deoarece grosimea mantalei variază foarte mult de la furnizor.
Fluaj capilarde-a lungul șuvițelor, deoarece etanșarea cu un singur fir este prea slăbită sau gura de tip clopot este supradeschisă.
Supracompresiecare aplatizează etanșarea perimetrală, astfel încât să revină prost după ciclurile de temperatură.
Umflare chimicădin ulei sau lichid de răcire pe care compusul nu a fost formulat să le manipuleze.
Instalează lacrimiatunci când un tehnic întinde un sigiliu peste alungirea sa de proiectare în timpul reprelucrării.
Le atenuez prin împerecherea compusului cu expunerea la fluid, verificând diametrul exterior real al firului și oferind tehnicienilor o scurtă notă de instalare cu o alungire acceptabilă și ghidare de lubrifiere.
Ei fac și iată cum mă adaptez:
Izolare de înaltă tensiunenecesită etanșare consistentă pentru a menține umezeala departe de conectorii HV și barele colectoare. Verific rezistența la scurgeri după înmuierea umidității.
Conectori miniaturizați pentru cameră și radarlăsați o marjă de compresie mică. Eu dau prioritate siliconilor cu set de compresie scăzută.
Ciclul termic în carcase sigilate pentru camereface căile respiratorii sunt critice. Adaug membrane de aerisire, astfel încât etanșările să nu fie forțate să egalizeze presiunea.
Încărcare rapidă în apropierea lichidului de răcireridică ștacheta rezistenței la glicol. Specific EPDM sau FKM cu limite de umflare documentate.
IP67 scufundaredupă trei cicluri termice de la -40 °C la 85 °C cu stații de 30 de minute
Va saretimp de 48–96 de ore, urmate de verificări ale căderilor terminale de milivolti
Rezistenta dielectricapentru conectorii HV după înmuierea cu umiditate
Testul de tragerepe cablurile sigilate pentru a confirma că sigiliul nu a tăiat izolația
Verificări la fața locului dimensionalpe diametrul sârmei și al alezajului pentru fiecare lot
Mostrele lui Guoming pe care le-am folosit au șters aceste screening-uri în mod constant, ceea ce m-a scutit de repetarea modificărilor de mucegai la mijlocul programului.
Pot primicertificarea materialuluiafișează datele de umflare a uleiului, combustibilului și lichidului de răcire la temperaturile mele
Ce esterezistența la rupere și alungirea finalăașa că știu că reluarea este sigură
Aprovizionațicoduri de culoare trasabile de lotpentru a menține confuziile la rânduri scăzute
Puteți tăia unelte pentrugeometrie personalizată a buzelordacă carcasa mea are o forță de blocare limitată
Te vei angajaPerformanță IP67când sunt asamblate conform țintei mele de compresie
Pentru Guoming Rubber, am solicitat date privind capacitatea de proces privind dimensiunile critice și am primit rapoarte stabile Cp/Cpk, care m-au ajutat să închei PPAP mai rapid.
Eu folosesc aetanșare conector perimetralpentru a apăra interfața asociată.
adaug ungarnitura conectoruluiatunci când conectorul se așează pe un panou sau capac care nu este perfect plat.
termin cugarnituri cu un singur firpentru a opri apa care circulă de-a lungul fiecărui conductor.
Această abordare cu trei straturi păstrează apa din exterior, de pe suprafața de montare și din interior. Este simplu și funcționează.
Seturile lor de etanșare au ajuns în mod repetatIP67în auditurile mele pe liniecândAm atins compresia recomandată.
Compușii pe care i-am folosit au arătatrezistență ridicată la rupere și rezistență la întindere, care a redus deșeurile în timpul repetărilor și modificările târzii ale hamului.
Timpii de livrare au fost gestionați pentru fazele pilot și SOP, iar profilele personalizate ale buzelor au revenit cu o iterație minimă.
Nu mă interesează broșurile strălucitoare. Vreau etanșare stabilă, care să supraviețuiască pistoalelor cu cuplu reale, instalărilor grăbite și sărurilor de drum pentru o iarnă. Asta am văzut în practică.
Diametrul exterior al firului se potrivește cu fereastra de etanșare de pe desen
Alezajul carcasei măsoară de fapt toleranța interioară după turnare
Am confirmat compresia după cuplarea zăvorului atât la -30 °C, cât și la 80 °C
Am executat cel puțin o verificare IP67 post-relucrare pentru a simula service-ul pe teren
Am verificat compatibilitatea chimică cu fluidele reale de pe vehicul?
| Familia focilor | Unde îl folosesc | Ce Rezolvă | Alegerea mea de material | Steagul meu roșu |
|---|---|---|---|---|
| Garnitura conectorului | Senzori exteriori, cabine de roata | Pulverizați, stropiți, stropiți | Silicon sau EPDM | Buze supra-aplatizate după ciclism |
| Garnitura conectorului | Pereți, capace, carcase | Planeitatea panoului și micro-scurgeri | Silicon | Colțuri tăiate sau tăiate în timpul instalării |
| Etanșare cu un singur fir | Orice cavitate cu intrare | Umiditate capilară de-a lungul șuvițelor | HNBR sau FKM lângă ulei | Diametrul exterior al firului greșit provoacă scurgeri |
Dacă vă confruntați cu pătrunderea apei sau cu defecțiuni intermitente legate de interfețe cu scurgeri, sunt bucuros să revizuiesc desenele și să propun o stivă de sigili care se potrivește mediului și bugetului dumneavoastră. Dacă doriți o opțiune de producție directă, vă pot conecta cu echipa Guoming Rubber pentru care am lucratGarnituri pentru conectori autocare atinge IP67 cu performanțe sigure de rupere și întindere.Contactaţi-necu intervalul de diametru exterior al firului, alezajul carcasei, fluidele în joc și testele țintei, iar noi vă vom obține mostre și prețuri. Dacă știi deja de ce ai nevoie,trimiteți o întrebare acumși voi acorda prioritate recenziei dvs.
